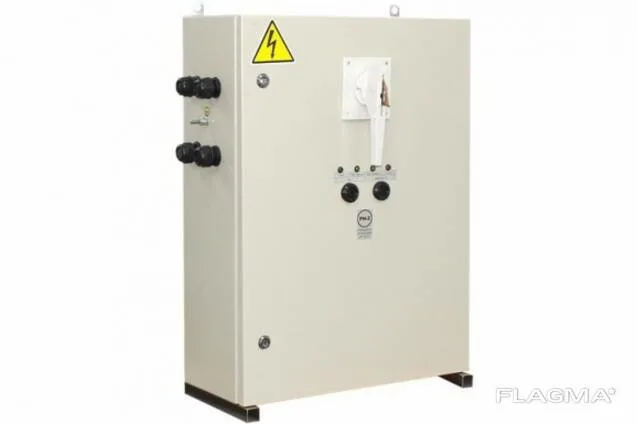

Аппарат осветительный шахтный АОШ-0,8

Аппараты осветительные шахтные типа АОШ-0,25, АОШ-0,63, АОШ-1,0, АОШ-1,6, АОШ-2,5, АОШ-4,0, АОШ-5,0, АОШ-6,0 предназначены для питания сетей освещения, цепей сигнализации и других электроприемников напряжением 36В, 127В и 220В в условиях шахт, рудников и других предприятий не опасных по взрыву газа и пыли. Аппараты применяются в трехфазных сетях переменного тока с изолированной нейтралью трансформатора напряжением 1140, 660В или 380В, частотой 50 Гц. Аппараты с выходным напряжением 220В и 127В имеют встроенные реле утечки.

Исполнение – РН1.

Степень защиты IР54.

В зависимости от наличия и исполнения коммутирующей, управляющей и сигнальной аппаратуры, электрическая схема агрегата обеспечивает следующие виды защит, электрических блокировок и сигнализации:

• защиту от токов утечки на землю при снижении сопротивления изоляции до критической величины;
• защиту от перегрузки и токов короткого замыкания отходящих силовых цепей;
• защиту персонала от поражения электрическим током.

• номинальное мощность длительная – от 0,8 до 10,0 кВт;
• номинальное напряжение силовой цепи – ~660/380/220/127 В;
• номинальное выходное напряжение – 220/127 (230/133), 36 (38) В;
• номинальное напряжение цепи управления – ~24 В;
• габаритные размеры (В*Ш*Г) – (490...1250)*(400...900)*(340...670) мм;
• масса – 45...113 кг.

ОТЛИЧИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:

• защита силового трансформатора и вводной кабельной линии от токов к.з. и перегрузки;
• дистанционное управление и дистанционная проверка реле утечки (опция);
•  прием низкочастотных сигналов комплекса аварийного оповещения «СУБР», преобразование их в мигание основного освещения (опция).

Аппараты осветительные АОШ обеспечивают надежную защиту силового трансформатора, а также вводной кабельной линии от токов короткого замыкания и перегрузки.

Аппараты имеют возможность дистанционного управления освещением посредством цифровой линии связи RS485 по протоколу ModBus RTU, в том числе дистанционной проверки реле утечки с последующим взводом автоматического выключателя.

Так же аппараты имеют возможность комплектоваться системой приёма низкочастотных сигналов комплекса аварийного оповещения типа «СУБР» и преобразования их в мигание основного освещения шахты или рудника. При этом приёмник сигналов системы «СУБР» (например, СУБР-02СМ) приобретается заказчиком самостоятельно.
